数据表示、数据运算和运算器设计¶

计算机系统概述¶

通用计算机（Universal Machine）：使用图灵机来模拟图灵机的执行，可以不局限于执行的具体指令。

Von Neumann 架构：存储程序（内存是指令和数据统一的存储），顺序指令处理。

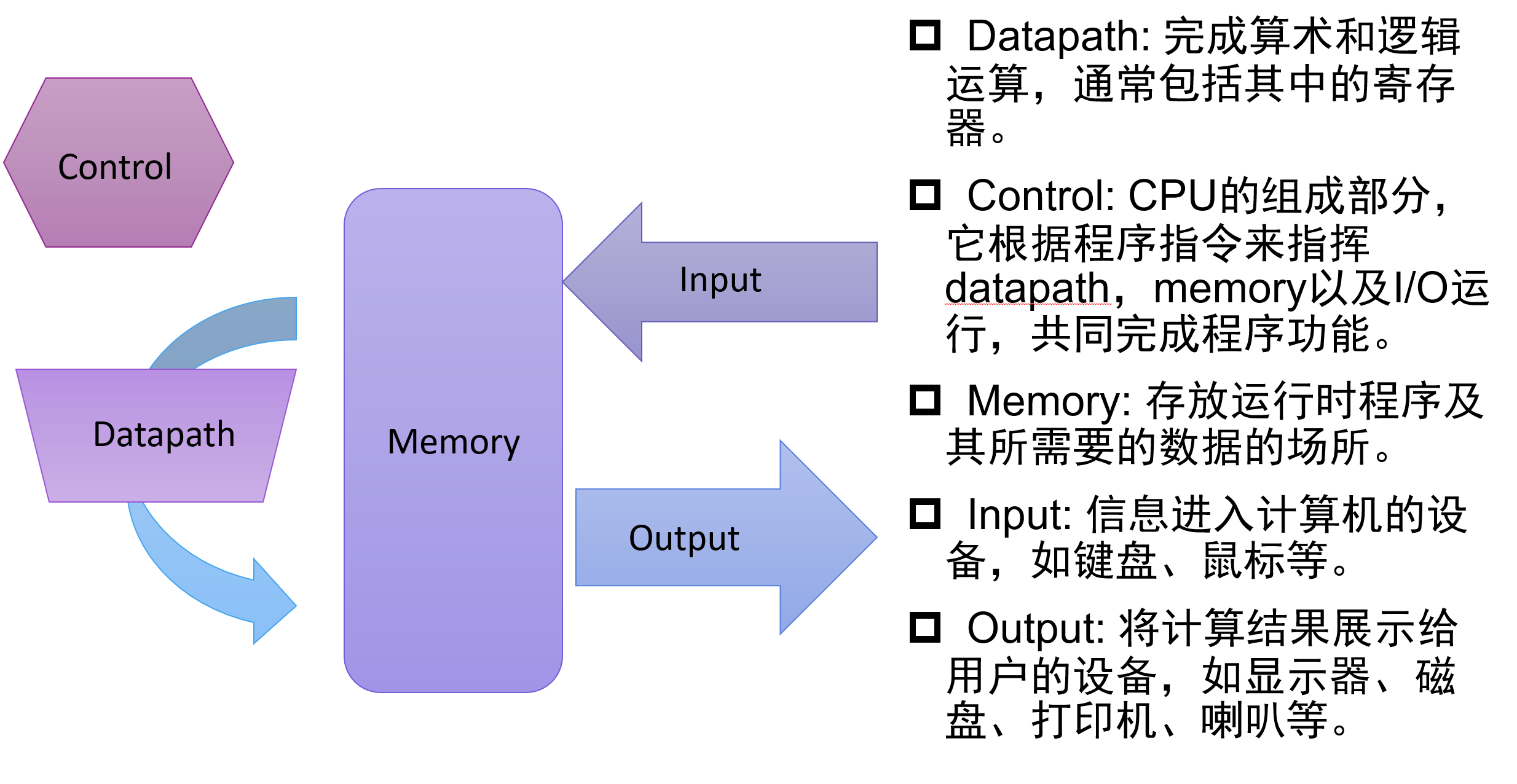

计算机运行机制：

计算机性能¶

吞吐率：单位时间内完成的任务数量。

响应时间：完成单个任务的时间。

辨析：吞吐率与响应时间

尽管二者都可用来衡量性能，但两者并不完全等价，例如，考虑以下两种提升性能的方法：

将计算机中的处理器更换为更高速的型号。

为系统增加额外的处理器，使用多处理器来分别处理独立的任务。

一般来说，降低响应时间几乎总是可以提高吞吐率，因此 1 同时改进了两者。

而对于 2 来说，增加处理器个数并不会使得单个任务完成更快，只会提高吞吐率。

CPU 时间 = CPU 时钟周期数 * 时钟周期长度

CPU 时钟周期数 = 程序指令数 * 指令平均时钟周期数（CPI）

CPU 时间 = 指令数 * CPI / 时钟频率

算术运算及电路实现¶

加减法¶

溢出检测：检测符号位。

操作	操作数 A	操作数 B	溢出条件
A + B	$\ge 0$	$\ge 0$	$< 0$
A + B	$< 0$	$< 0$	$\ge 0$
A - B	$\ge 0$	$< 0$	$< 0$
A - B	$< 0$	$\ge 0$	$\ge 0$

乘法¶

原码乘法¶

乘法实现1¶

若乘数的当前位为 1，将被乘数和部分积求和。
若乘数的当前位为 0，跳过。
将部分积移位。
所有位都乘完后，部分积即为最终结果。

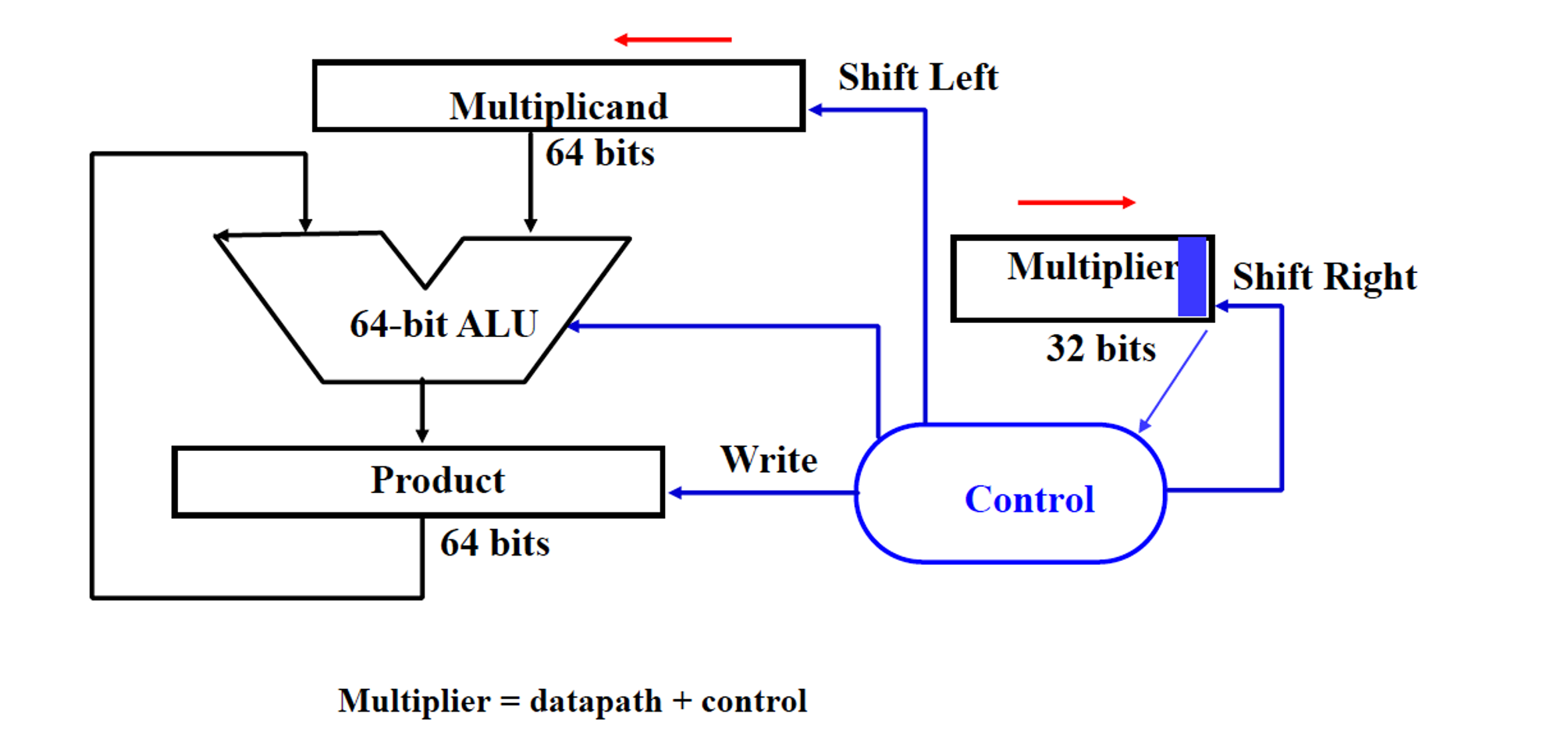

需要 64 位被乘数寄存器，64 位ALU，64 位部分积寄存器，32 位乘数寄存器。

缺陷：

被乘数的一半存储的只是 0，浪费存储空间。
每次加法实际上只有一半的位有效，浪费计算能力。

乘法实现2¶

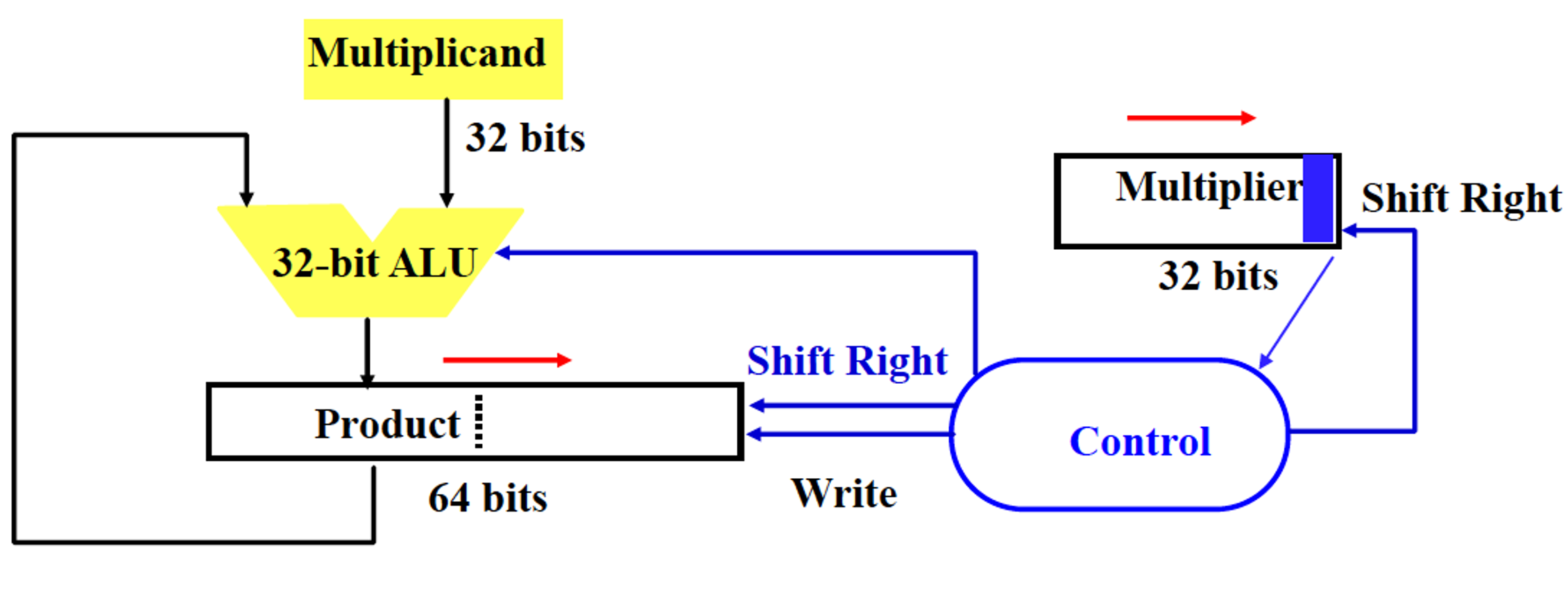

需要 32 位被乘数寄存器，32 位ALU，64 位部分积寄存器，32 位乘数寄存器。

乘法实现3¶

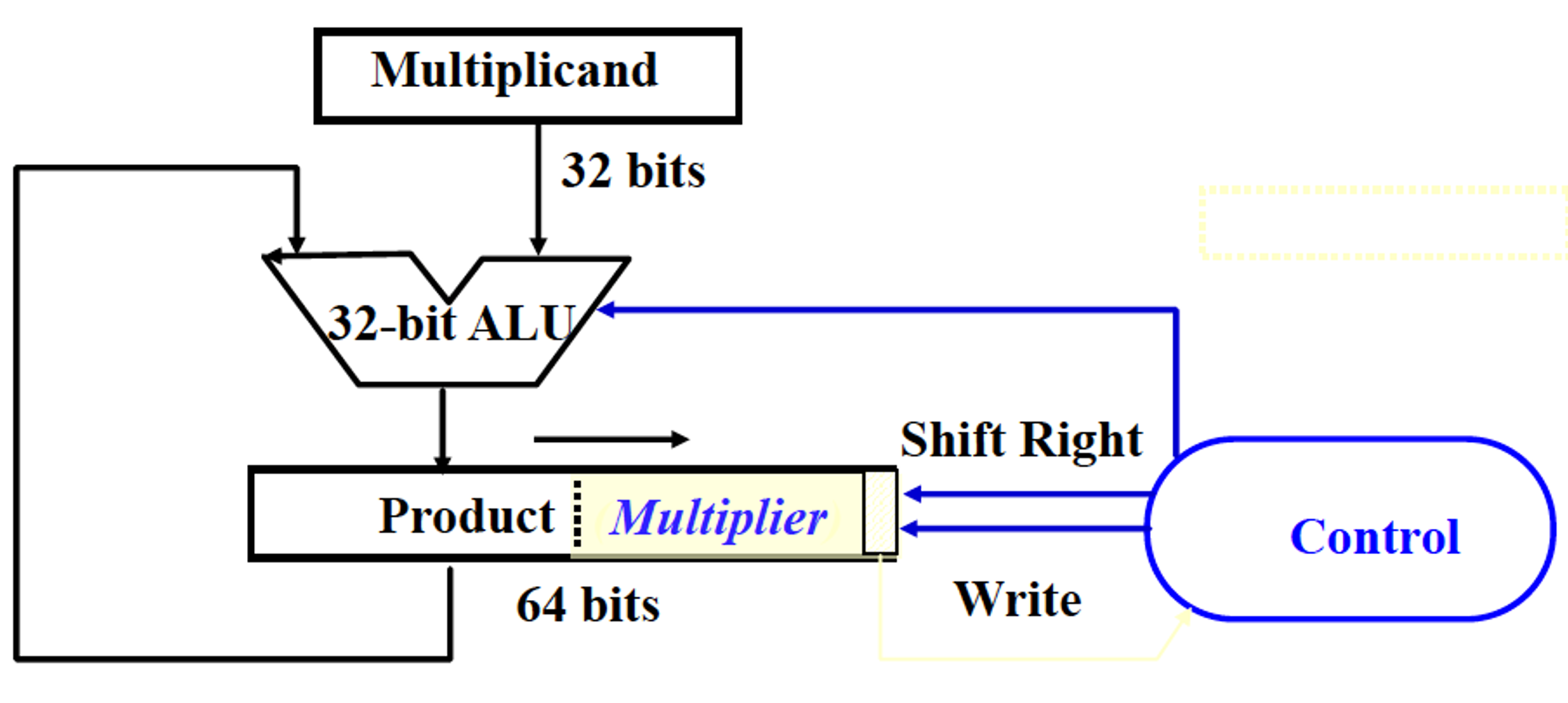

需要 32 位被乘数寄存器，32 位ALU，64 位部分积寄存器。

补码乘法¶

方案一：补码转化为原码绝对值，算完后再根据符号转换回补码表示。

方案二：布斯乘法直接乘。

布斯乘法¶

乘法可以拆解为加法和减法的组合。

考虑一个补码 $x = x_{n-1}x_{n-2} \dots x_1 x_0$ ：

$x = -2^{n - 1} x_{n - 1} + \sum \limits_{i = 0}^{n - 2} x_i2^i$

则容易有：

$\begin{align} x \times y &= x \times (-2^{n - 1}y_{n - 1} + \sum \limits_{i = 0}^{n - 2}y_i2^i) \\ &= x \times \sum \limits_{i = 0}^{n - 1} 2^i (y_{i - 1} - y_i) \end{align}$

其中 $y_{-1} = 0$ 。

因此，可直接用补码进行乘法运算，根据乘法相邻两位的不同组合确定是 $\pm x$ 。

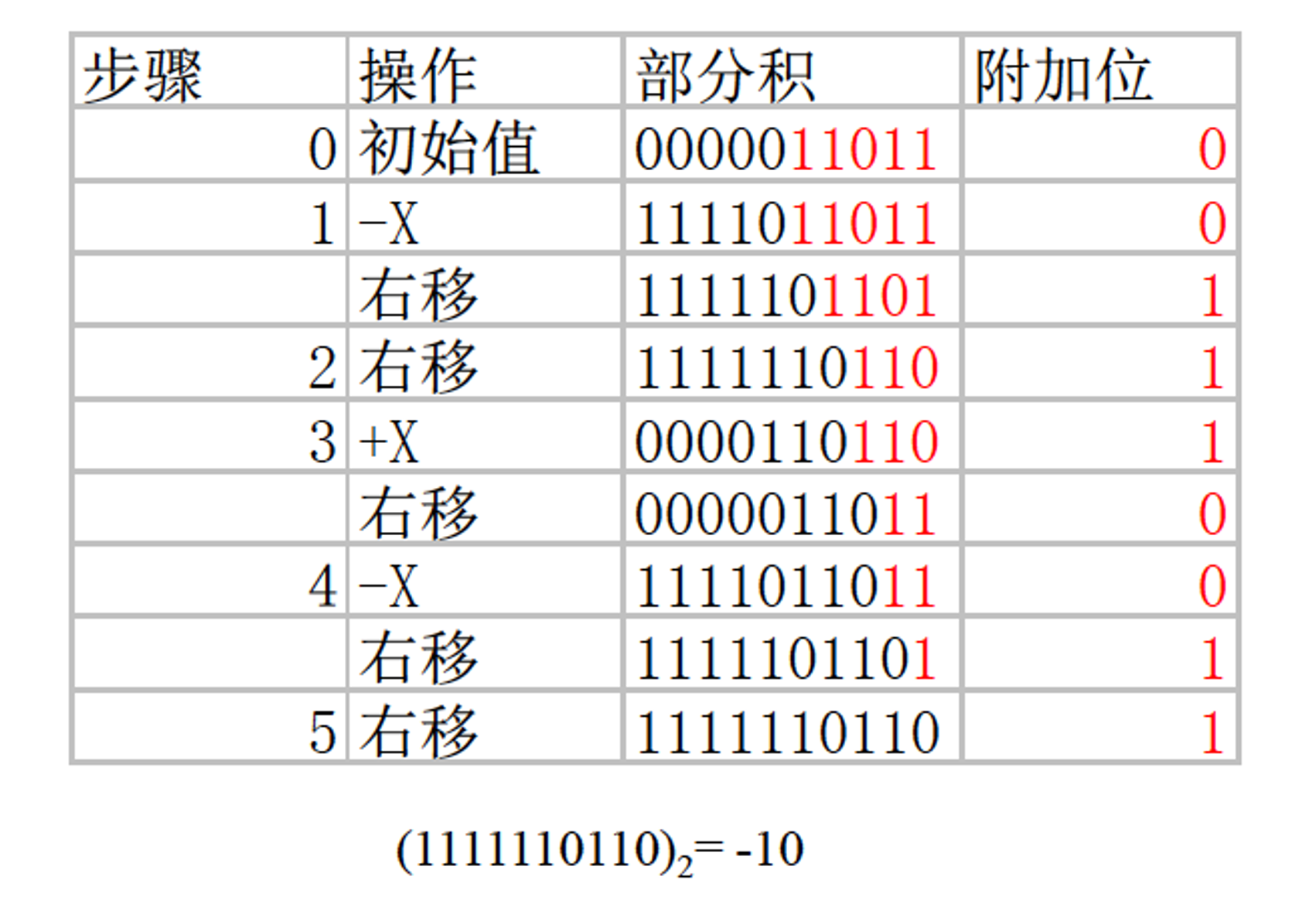

例：计算 $2 \times (-5)$ 。

易错点：

部分积部分使用乘法实现 3，红色部分为乘数 $-5$ ，黑色部分为部分积。

黑色部分部分积右移为 逻辑右移，需要在最高位补符号。

加减乘数的时候需要 左对齐。

除法¶

加减交替除法¶

若上次减运算结果为负，可直接左移，本次用 $+Y$ 即可，如果减运算结果为正，用 $-Y$ 求余。

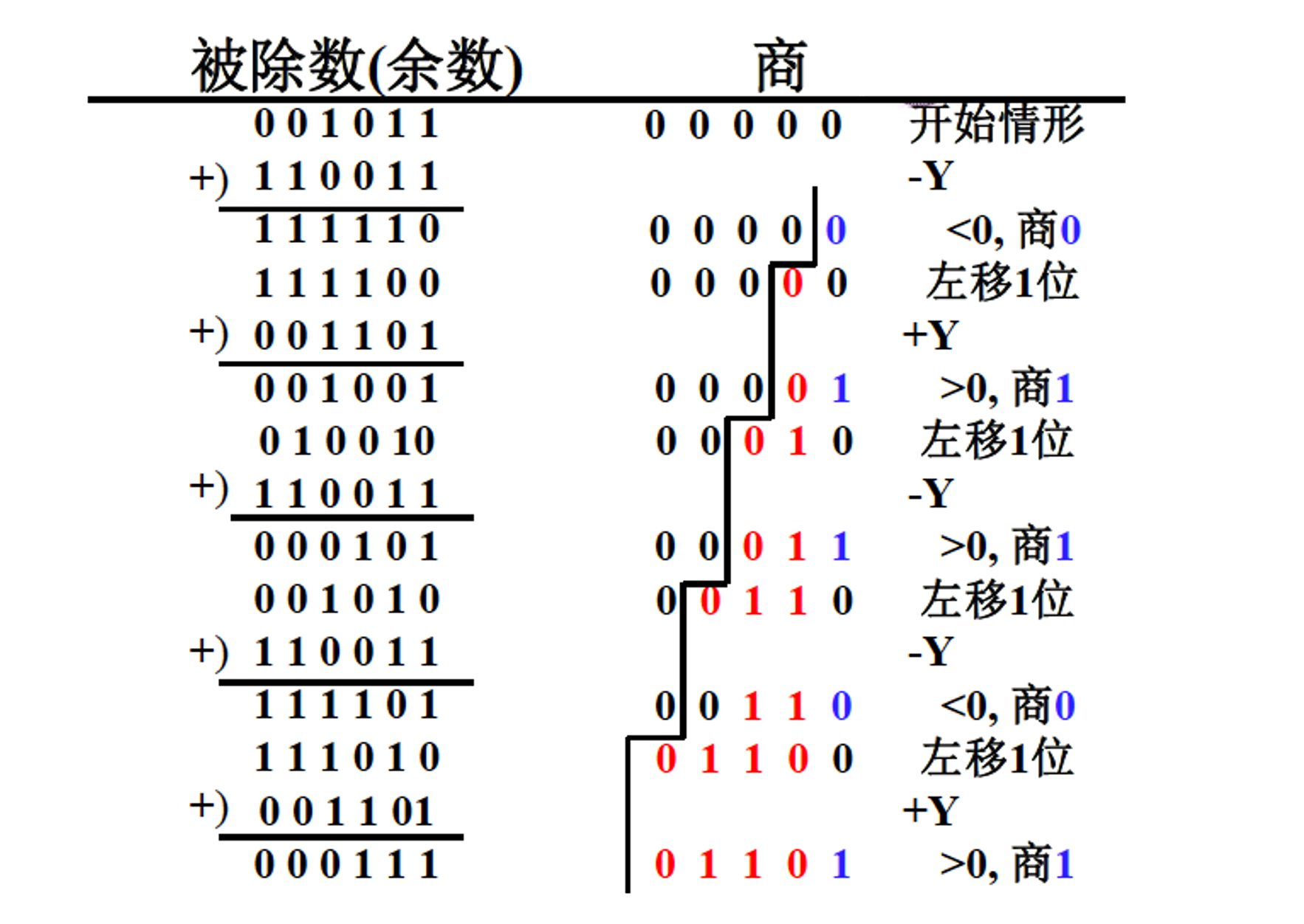

例：

数据表示及检错纠错¶

数据编码¶

字符型数据¶

ASCII：7 位二进制编码，占用一个字节表示 128 个西文字符。
UNICODE：16 位表示 65536 个字符。
UTF-8：变长，除首字节均以 10 开始，可自同步，可扩展性强。

点阵字体¶

本质是单色位图。

矢量字体¶

一个字可以用多条曲线表示，每条曲线保存关键点，显示时取出关键点用平滑曲线连接并填充闭合空间，可等比例缩放。

数值型数据¶

原码反码与补码¶

无符号数（原码表示）： $B2U(X) = \sum \limits_{i = 1}^{w - 1} x_i \cdot 2^i$

带符号数（补码表示）： $B2T(X) = -x_{w - 1} \cdot 2^{w - 1} + \sum \limits_{i = 0}^{w - 2} x_i \cdot 2^i$

非负数：补码 = 原码；
负数：补码 = 反码 + 1 = $2^w$ + 该负数（补码表示相反数按位取反再加一）。

取值范围：

无符号数： $[0, 2^w - 1]$ ；
带符号数： $[-2^{w - 1}, 2^{w - 1} - 1]$ （0的归属不对称）。

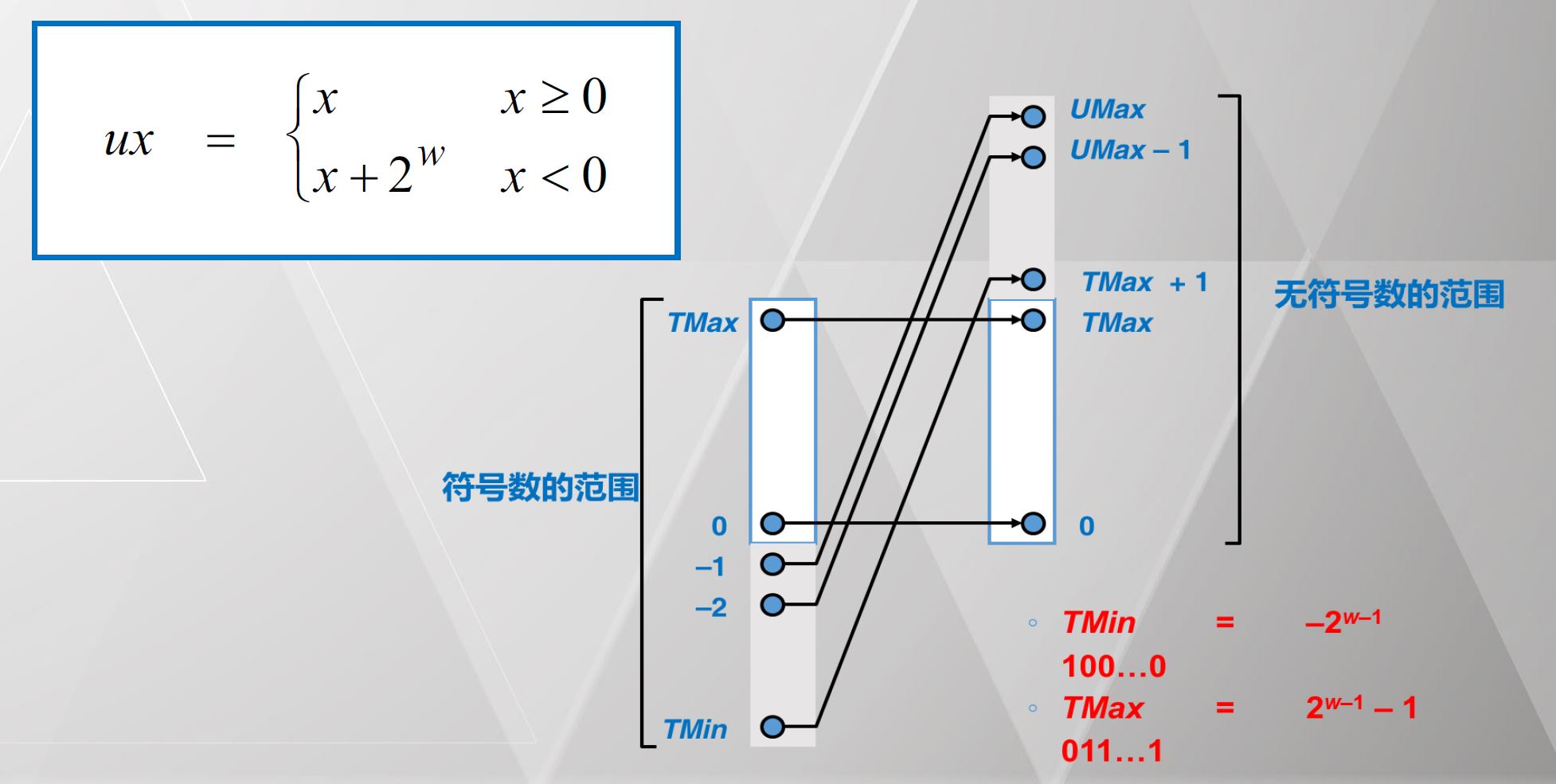

无符号数与带符号数之间的转换：二进制串的表示是不变的，变化的是解释。

负数的原码、反码、补码表示均不同。

浮点数¶

$(-1)^s M 2^E$

符号（sign）： $s$ 。
尾数（significand，frac 域）： $M$ ，是一个位于区间 $[1.0, 2.0)$ 的小数。
阶码（exponent，exp 域）： $E$ 。

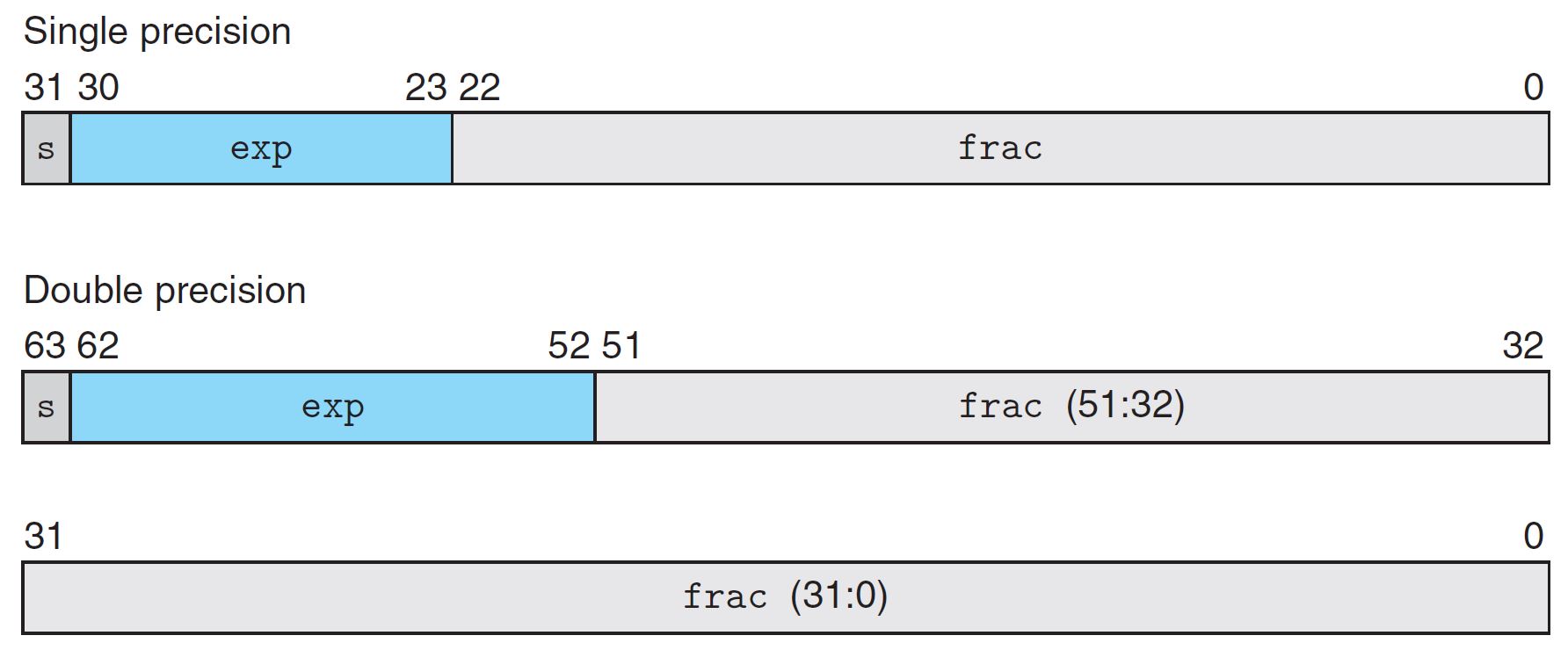

单精度浮点数：exp 域8 bits，frac 域 23 bits。

双精度浮点数：exp 域11 bits，frac 域 52 bits。

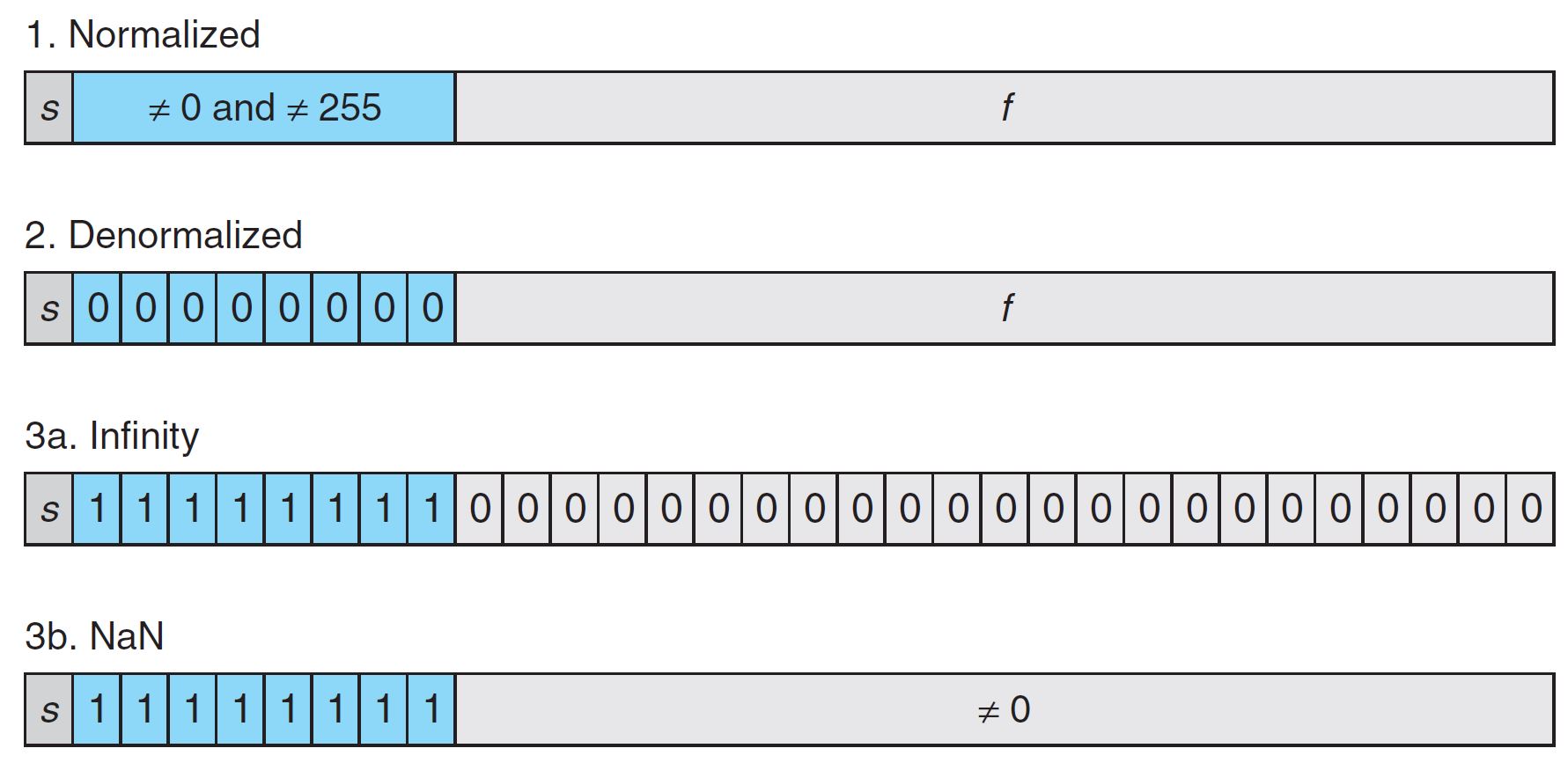

规格化浮点数（Normalized）¶

满足条件： $\text{exp} \neq 00\dots0$ 且 $\text{exp} \neq 11\dots1$
真实的阶码值需要减去偏置量 bias（保证为正）
$E = \text{exp} - \text{bias}$
$\text{bias} = 2^{e - 1} - 1$ ， $e$ 为 exp 域的位数（float: 127, double: 1023）
frac 域的第一位隐含1，因此第一位的1可以省去
$00\dots0(M = 1.0) - 11\dots1(M = 2.0 - \varepsilon)$

非规格化浮点数（Denormalized）¶

满足条件： $\text{exp} = 00\dots0$

$E = 1 - \text{Bias}$ （而非用 $0$ 减）

$M = 0.xxx\dots x_2$

提供了0的表示方法

不同的符号位会出现 +0.0 与 -0.0。

提供了极小数值的表示法

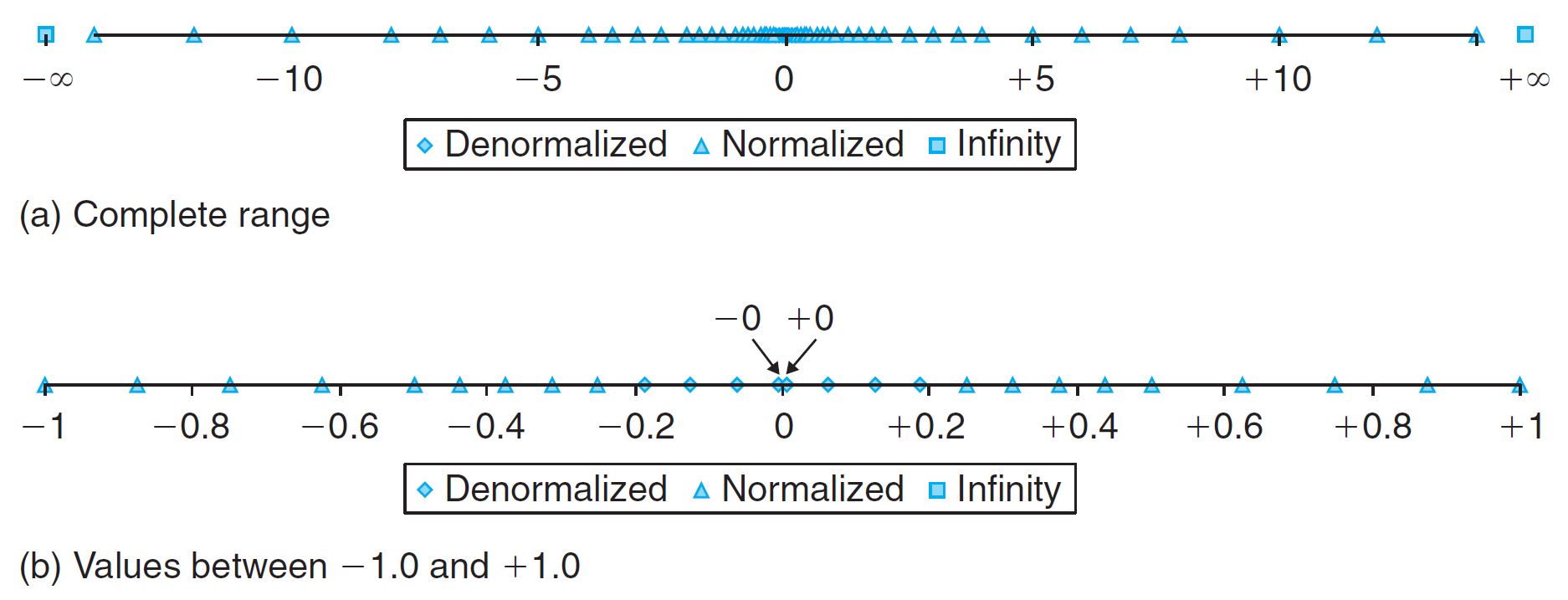

Gradual underflow，逐步丧失精度，在0附近均匀分布。

除了规约浮点数，IEEE754-1985标准采用非规约浮点数，用来解决填补绝对值意义下最小规格数与零的距离。（举例说，正数下，最大的非规格数等于最小的规格数。而一个浮点数编码中，如果exponent=0，且尾数部分不为零，那么就按照非规约浮点数来解析）非规约浮点数源于70年代末IEEE浮点数标准化专业技术委员会酝酿浮点数二进制标准时，Intel公司对**渐进式下溢出**（gradual underflow）的力荐。当时十分流行的DEC VAX机的浮点数表示采用了**突然式下溢出**（abrupt underflow）。如果没有渐进式下溢出，那么0与绝对值最小的浮点数之间的距离（gap）将大于相邻的小浮点数之间的距离。例如单精度浮点数的绝对值最小的规约浮点数是 $1.0\times 2^{-126}$ ，它与绝对值次小的规约浮点数之间的距离为 $2^{-126}\times 2^{-23}=2^{-149}$ 。如果不采用渐进式下溢出，那么绝对值最小的规约浮点数与0的距离是相邻的小浮点数之间距离的 $2^{23}$ 倍，可以说是非常突然的下溢出到 $0$ 。**这种情况的一种糟糕后果是：两个不等的小浮点数 $X$ 与 $Y$ 相减，结果将是 $0$ 。**训练有素的数值分析人员可能会适应这种限制情况，但对于普通的程序员就很容易陷入错误了。采用了渐进式下溢出后将不会出现这种情况。例如对于单精度浮点数，指数部分实际最小值是（-126），对应的尾数部分从 $1.1111\ldots 11$ ， $1.1111\ldots 10$ 一直到 $0.0000\ldots 10$ ， $0.0000\ldots 01$ ， $0.0000\ldots 00$ 相邻两小浮点数之间的距离（gap）都是 $2^{-126}\times 2^{-23}=2^{-149}$ ；而与0最近的浮点数（即最小的非规约数）也是 $2^{-126}\times 2^{-23}=2^{-149}$ 。

source：https://zh.wikipedia.org/wiki/IEEE_754

一些特殊值¶

$s = 0, \text{exp} = 11 \dots 1, \text{frac} = 0$ ： $+\infty$
$s = 1, \text{exp} = 11 \dots 1, \text{frac} = 0$ ： $-\infty$
$\text{exp} = 11 \dots 1, \text{frac} \neq 0$ ： $\text{NaN}$

总结¶

例：6 bit浮点数。

浮点数加减法¶

对阶操作，求阶差 $\Delta E = E_x - E_y$ ，使阶码小的数的维数右移 $|\Delta E|$ 位，去阶码较大的阶码值。
尾数加减。
规格化处理。
舍入操作，可能带来有一次规格化。
判断结果的正确性，即检查阶码上下溢出。

检错纠错码¶

码距：任意两个合法码之间至少有几个二进制位不相同。

仅有一位不同的编码是无纠错能力的。合理增大码距，能提高发现错误的能力，但会为传输和数据存储带来复杂度。

常用的检错纠错码：

奇偶校验码：并行传输数据。
海明校验码：并行传输数据。
循环冗余校验码：串行传输数据。

奇偶校验码¶

用于并行码检错。

实现：在 $k$ 位数据码之外增加 $1$ 位校验位，使 $k +1$ 位码字中取值为 $1$ 的位数总保持偶数（偶校验）或奇数（奇校验）。

码距为 2。

海明校验码¶

用于多位并行数据 检错纠错。

实现：为 $k$ 位数据码设立 $r$ 个校验位，使 $k + r$ 位的码字同时具有以下两个特性：

能发现并改正 $k + r$ 位中任何一位出错。
能发现 $k + r$ 位中任何两位同时出错，但已无法改正。

编码方法：

$2^r \ge k + r + 1$ ：用 $2^r$ 个编码分别表示 $k$ 个数据位， $r$ 个校验位哪一位出错（发现并改成一位错），码距为 3。
$2^{r - 1} \ge k + r$ ：用 $r - 1$ 位校验码为出错位编码，再单独设一位区分 1 位还是 2 位出错（发现并改正一位错，发现两位错），码距为 4。

校验位在 2 的幂次方位（index 从 1 开始），数据位编号可拆分为校验位编号的组合。

最后一位为总校验位，为所有位的异或。
